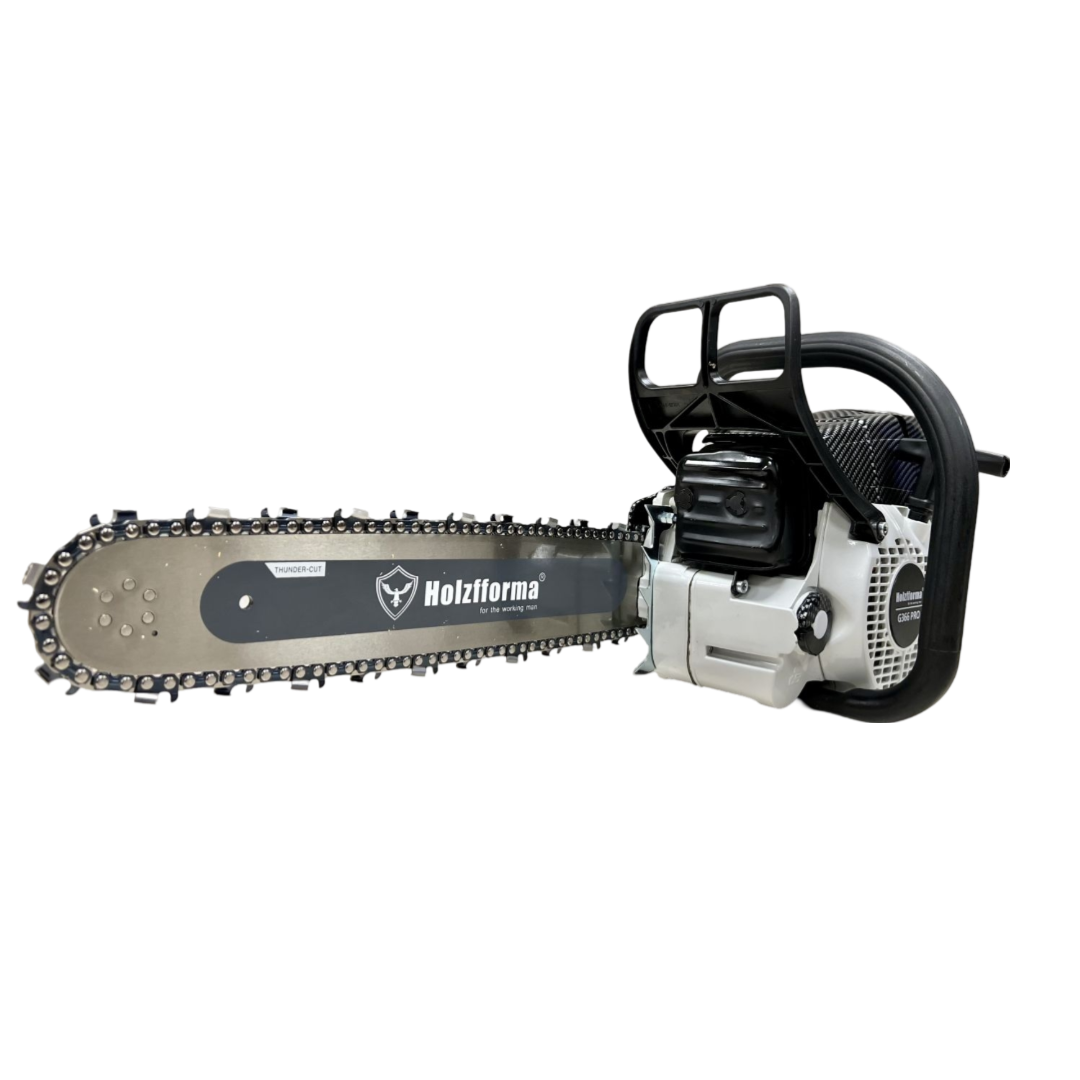

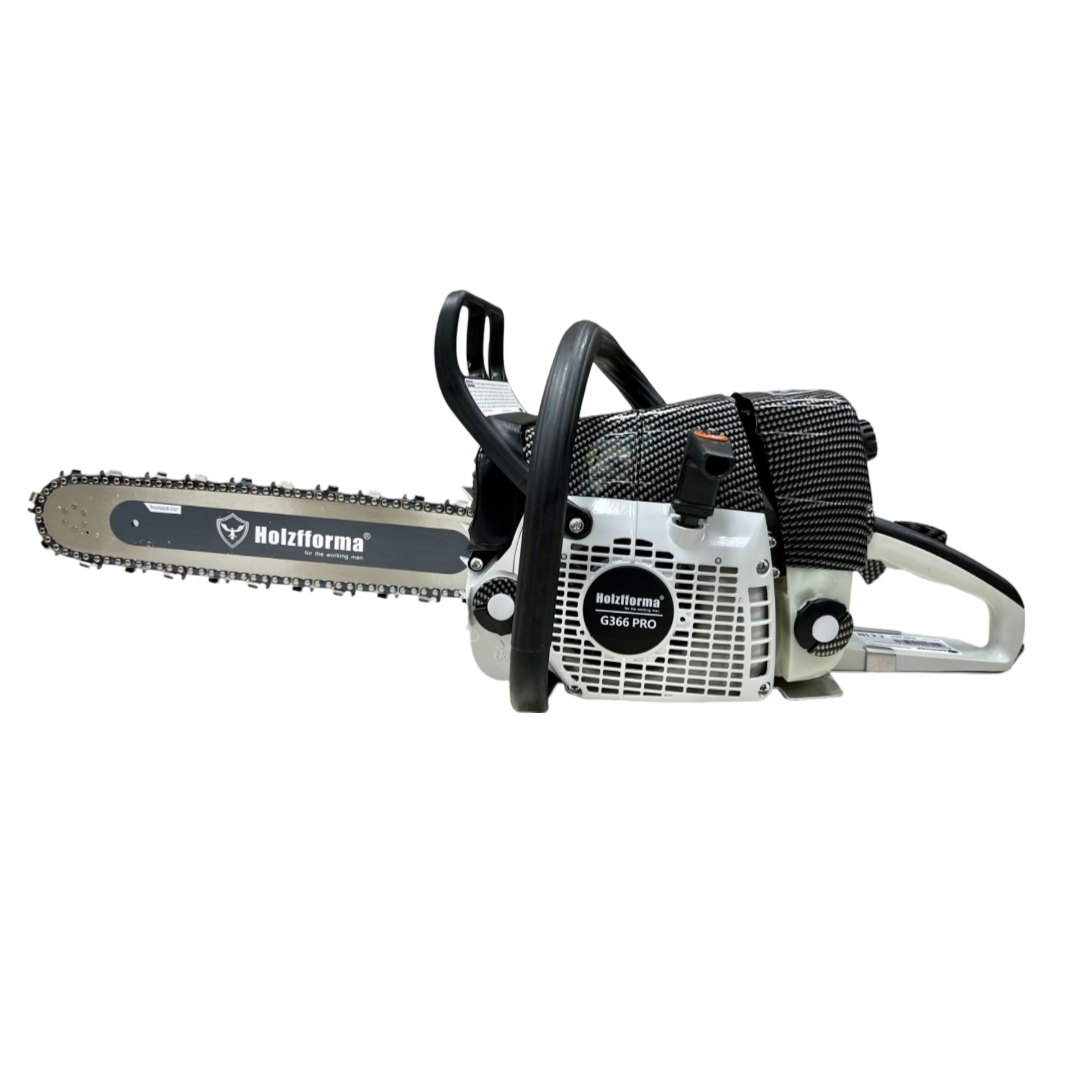

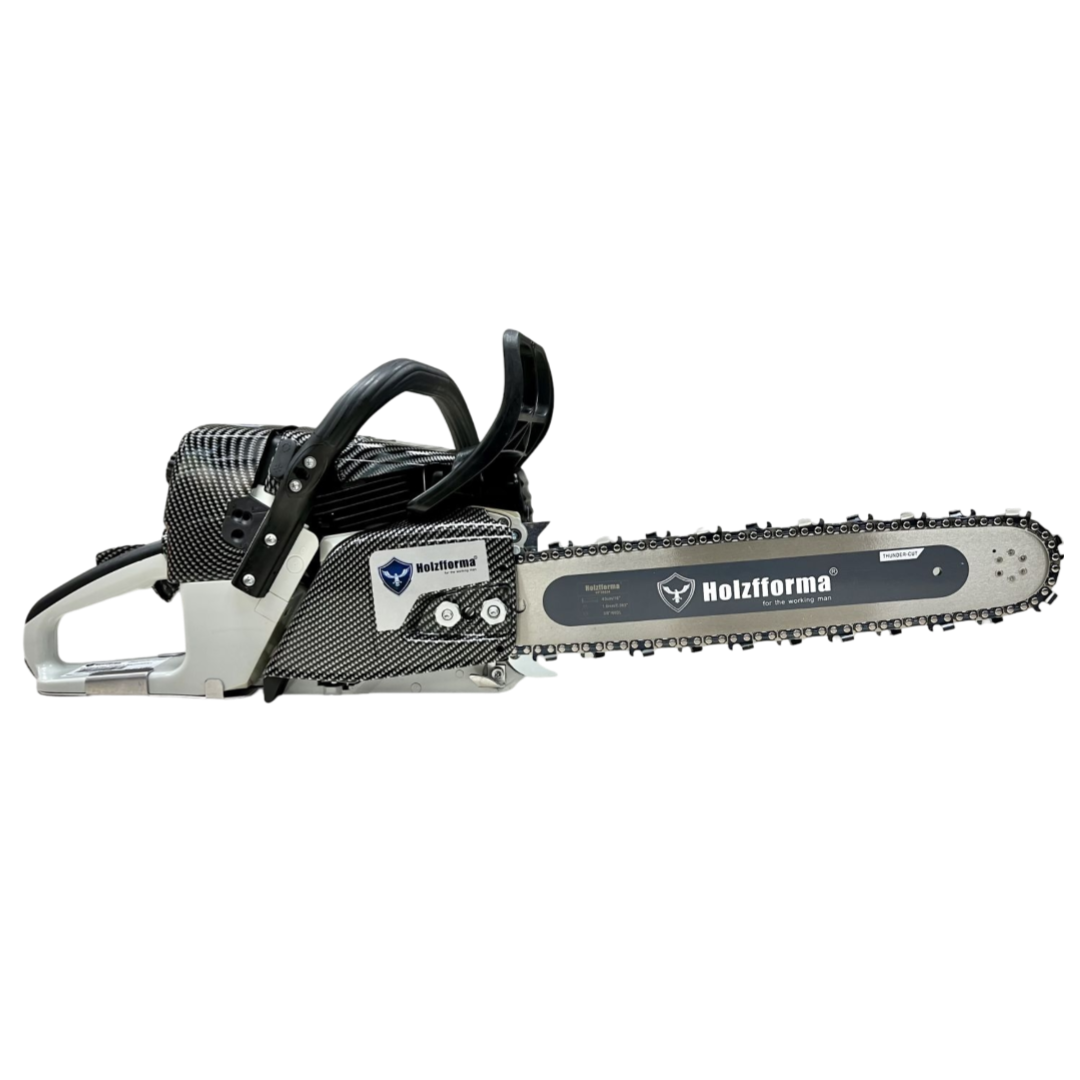

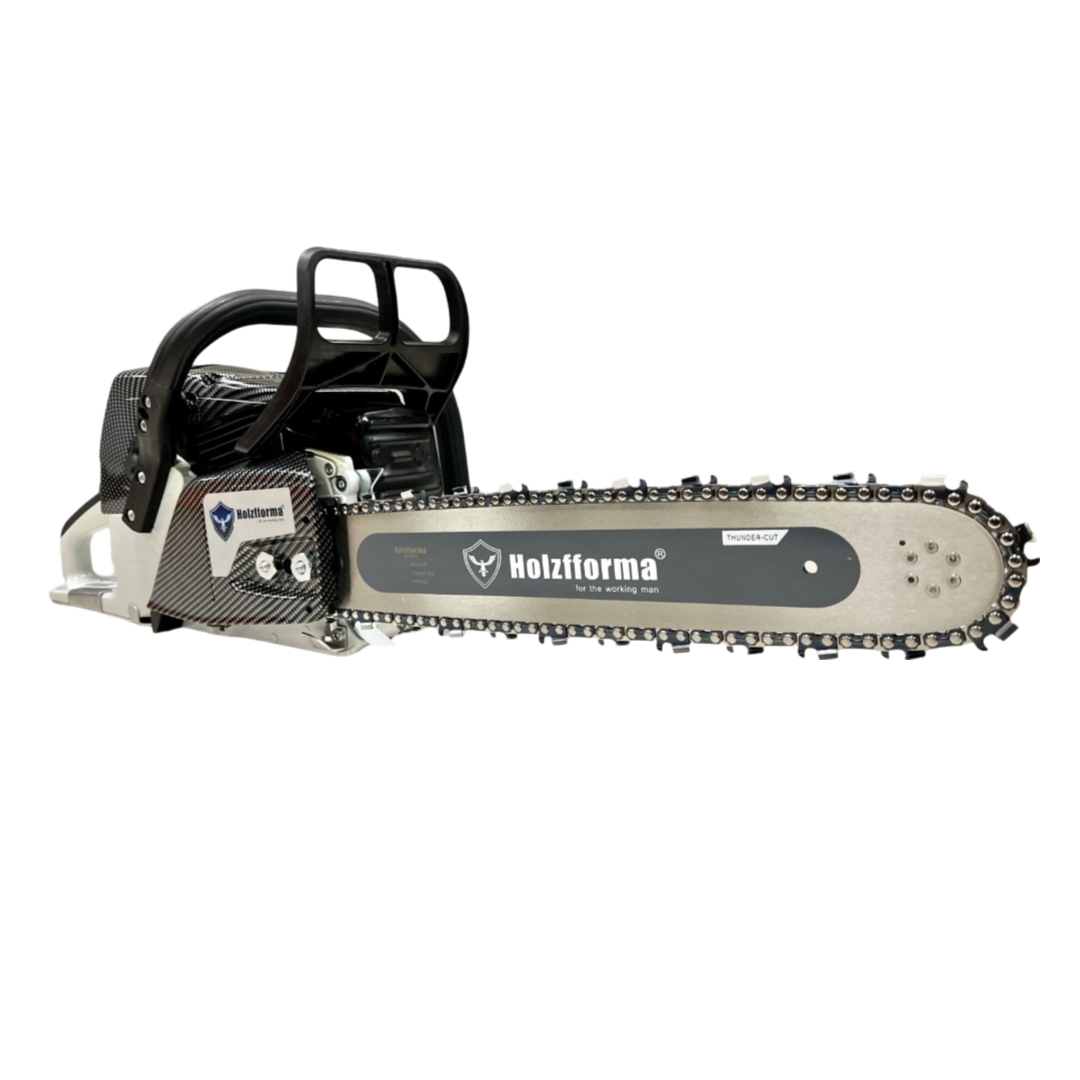

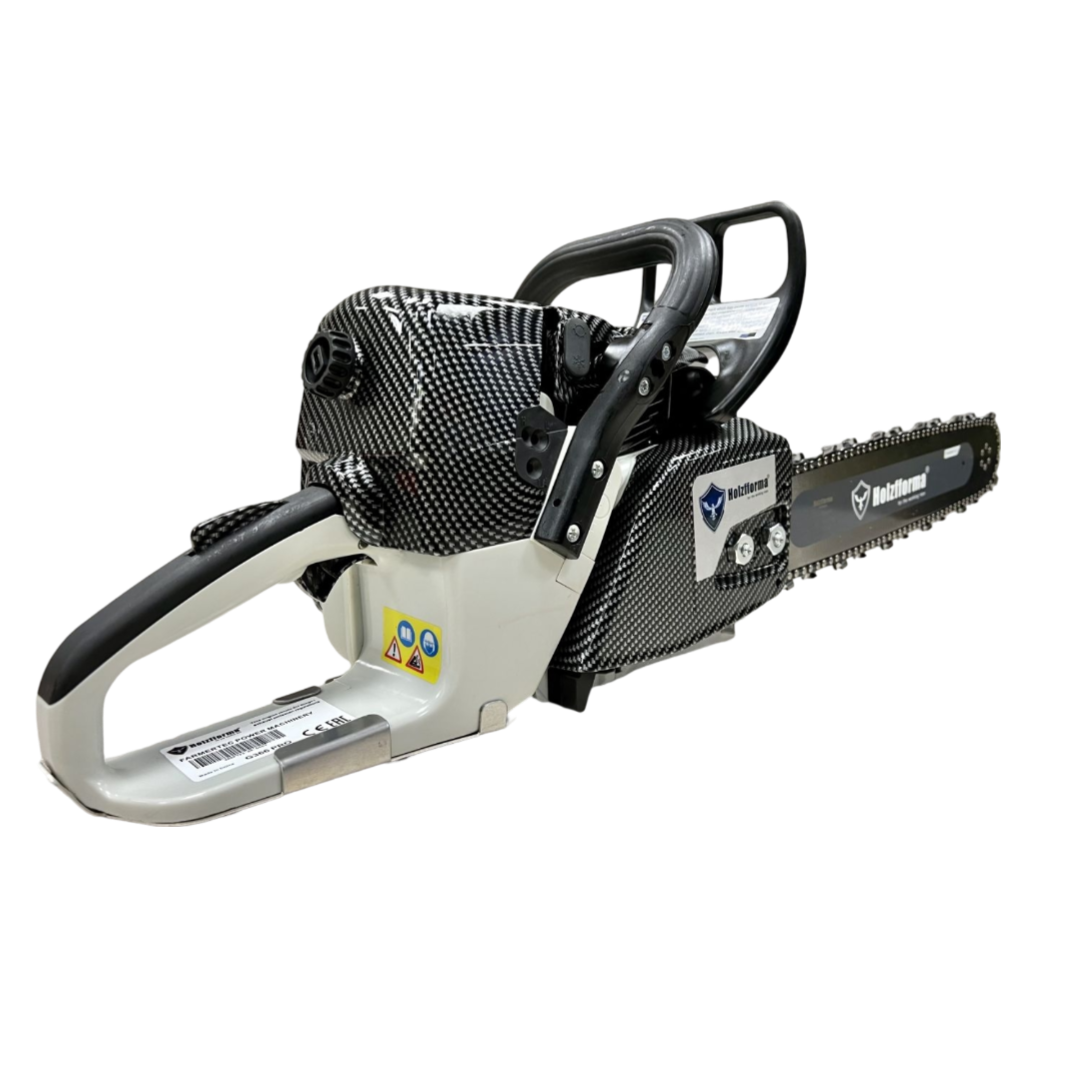

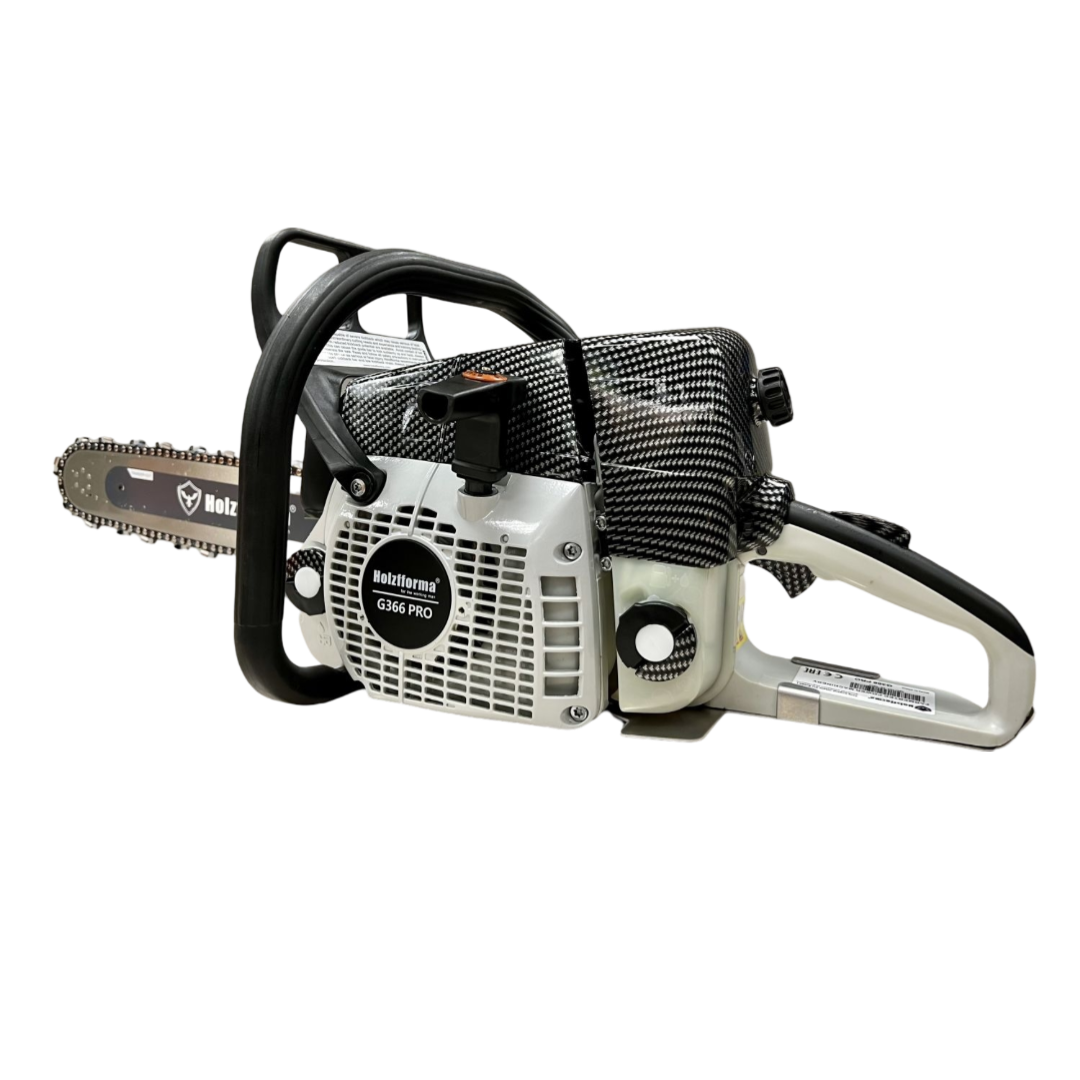

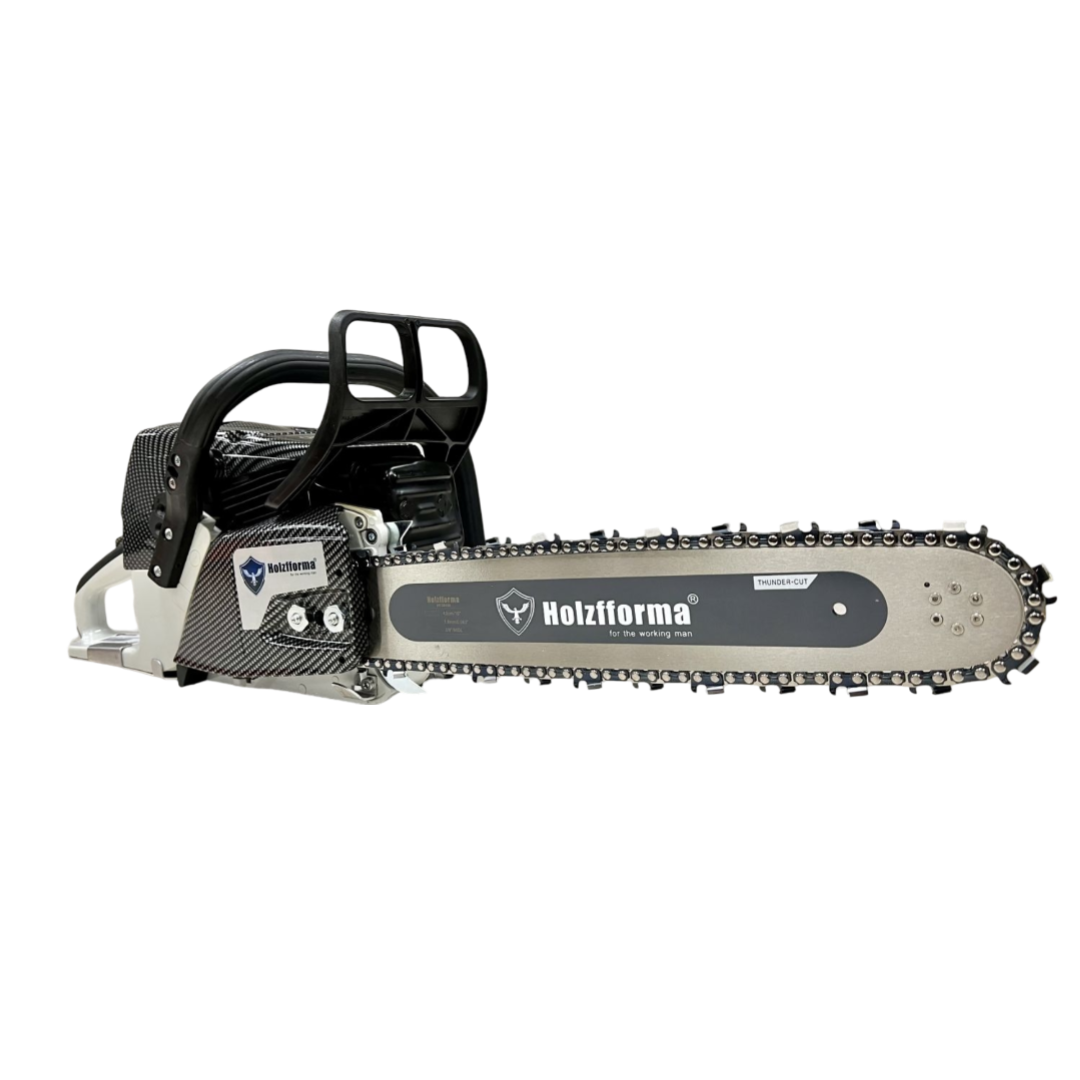

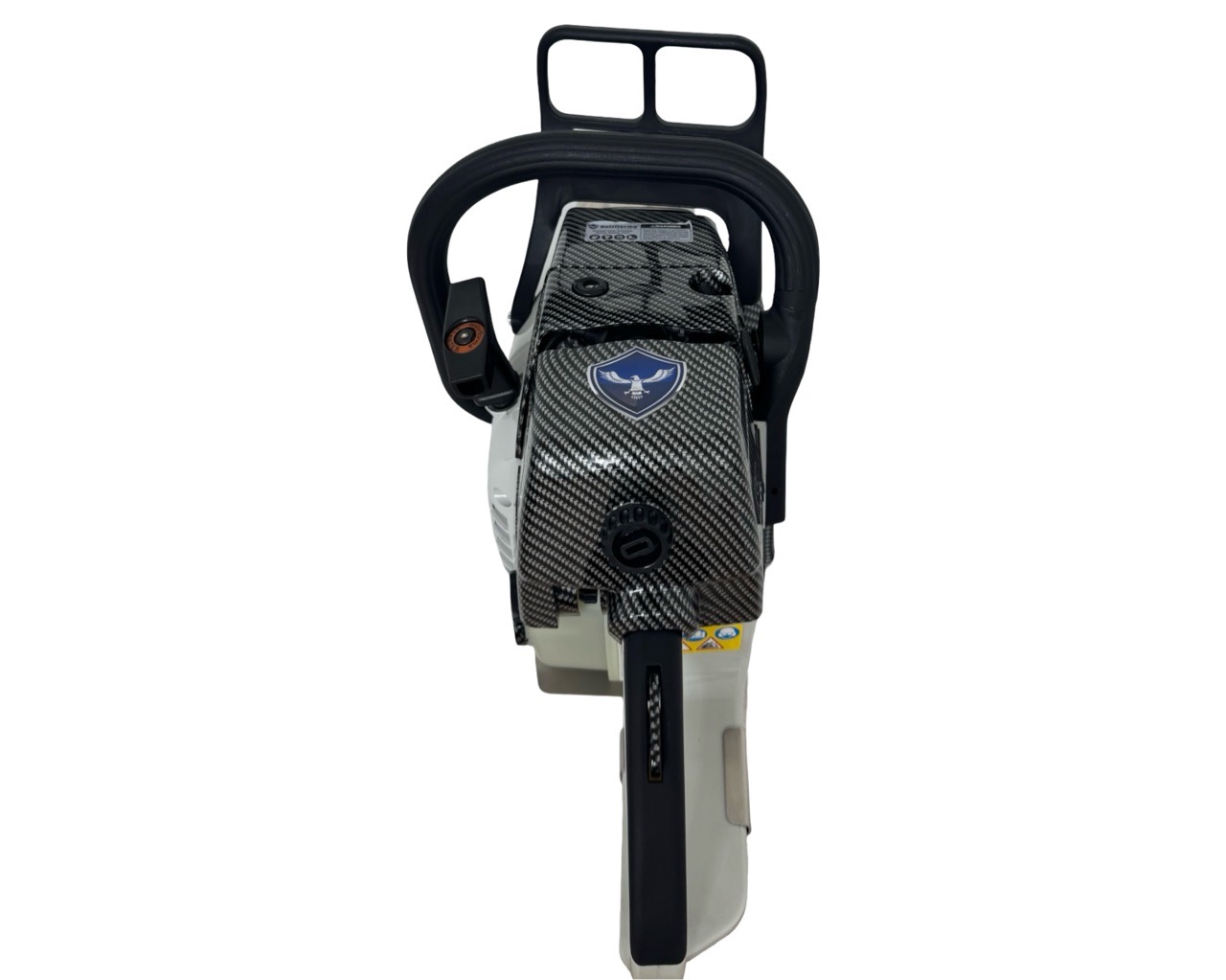

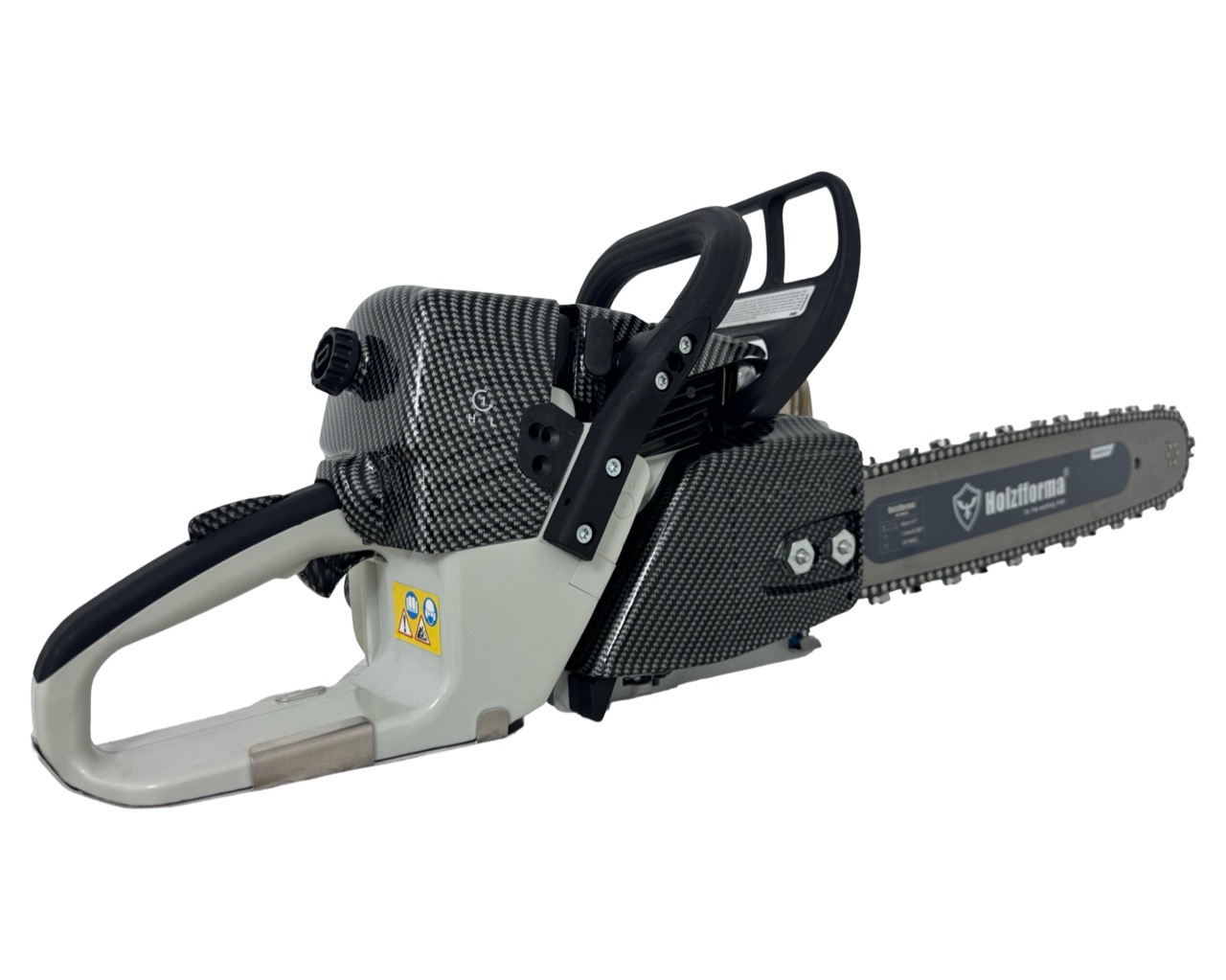

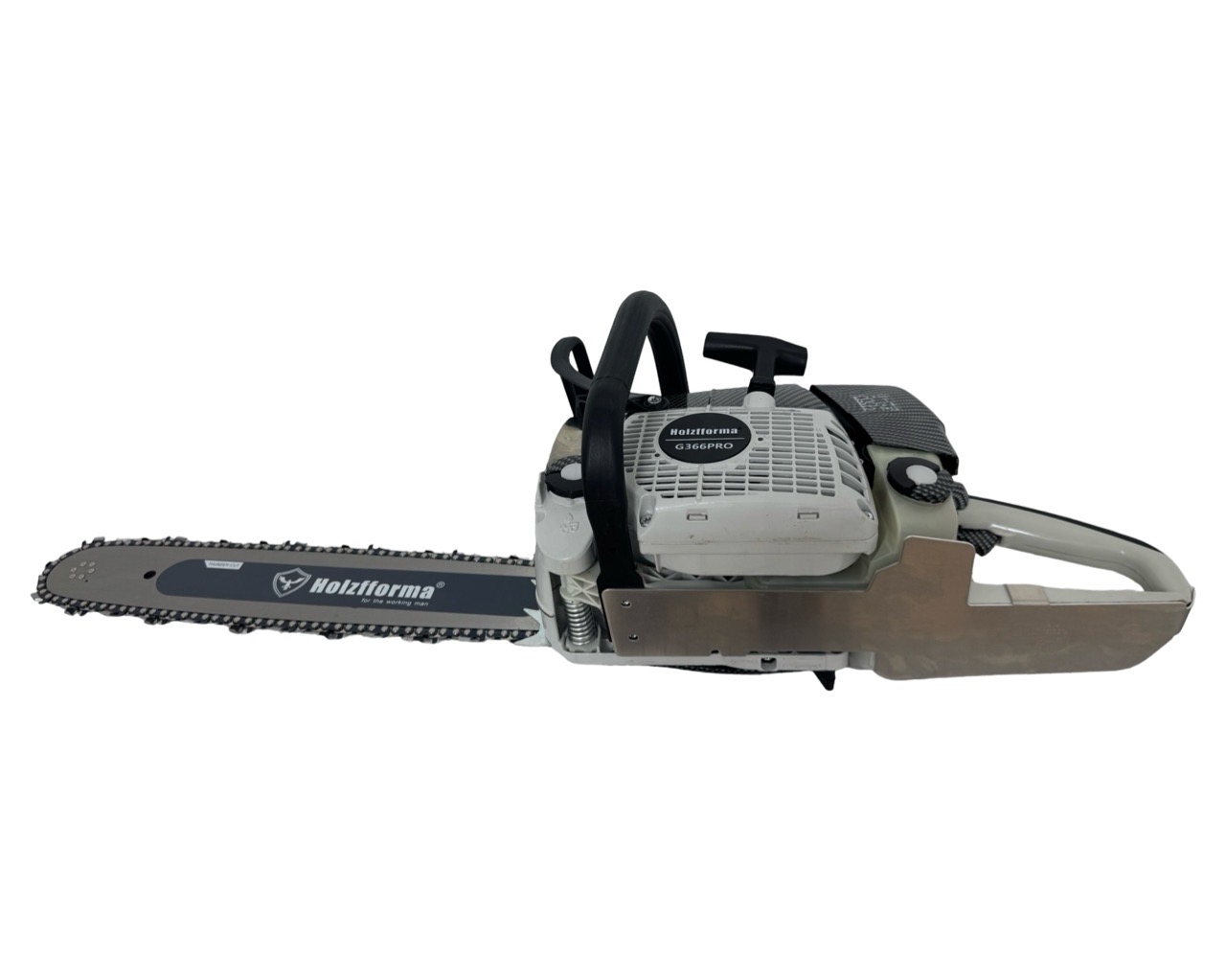

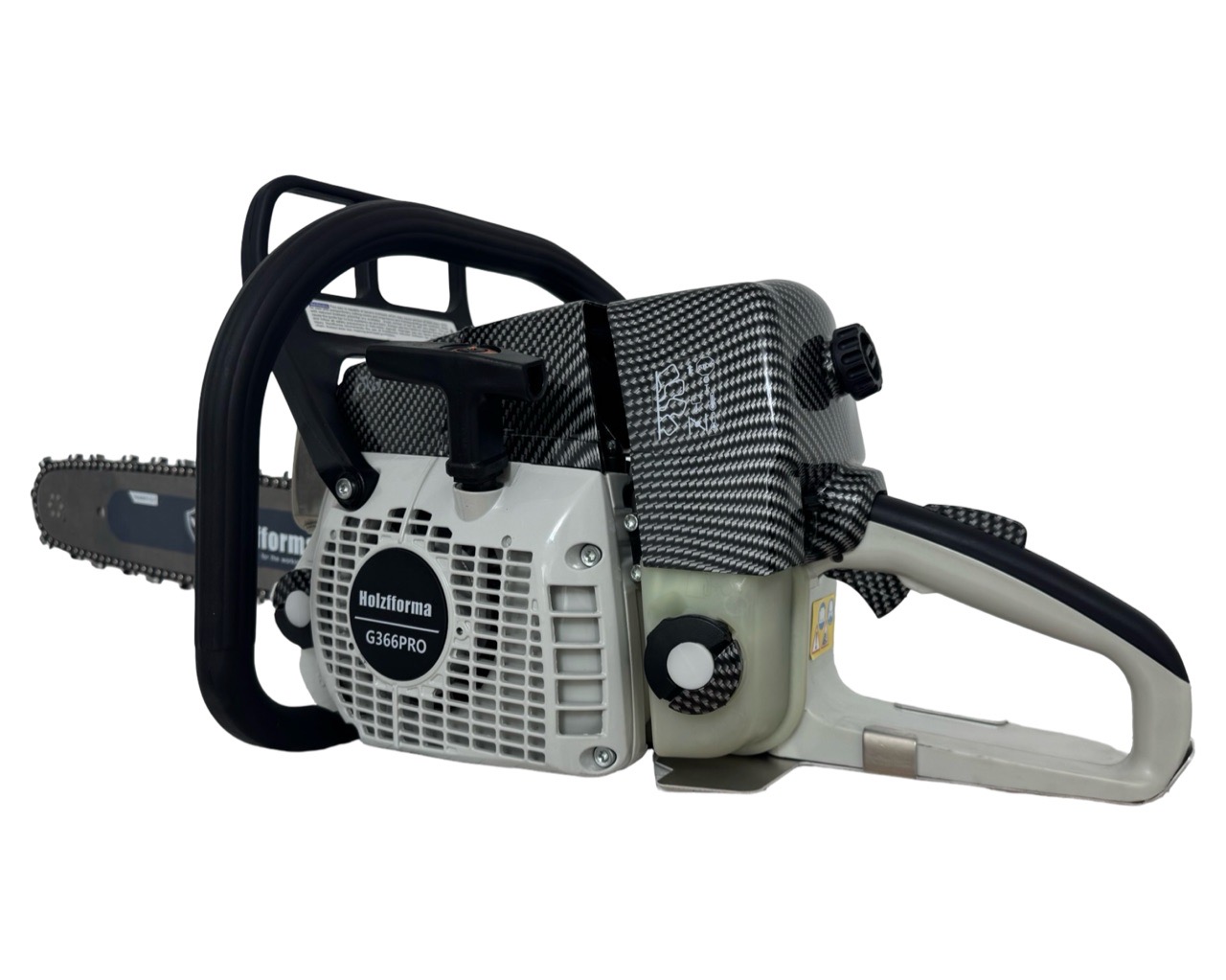

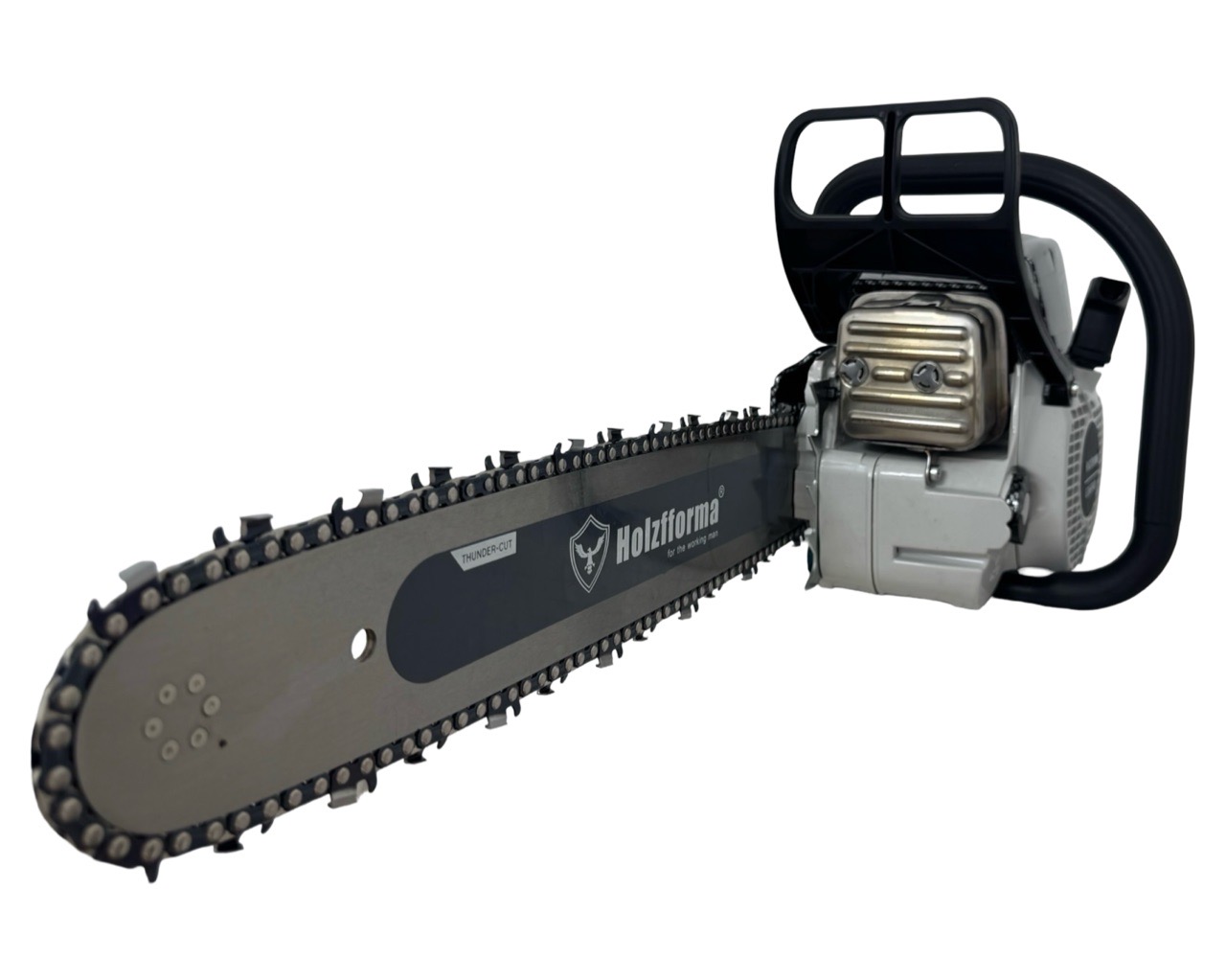

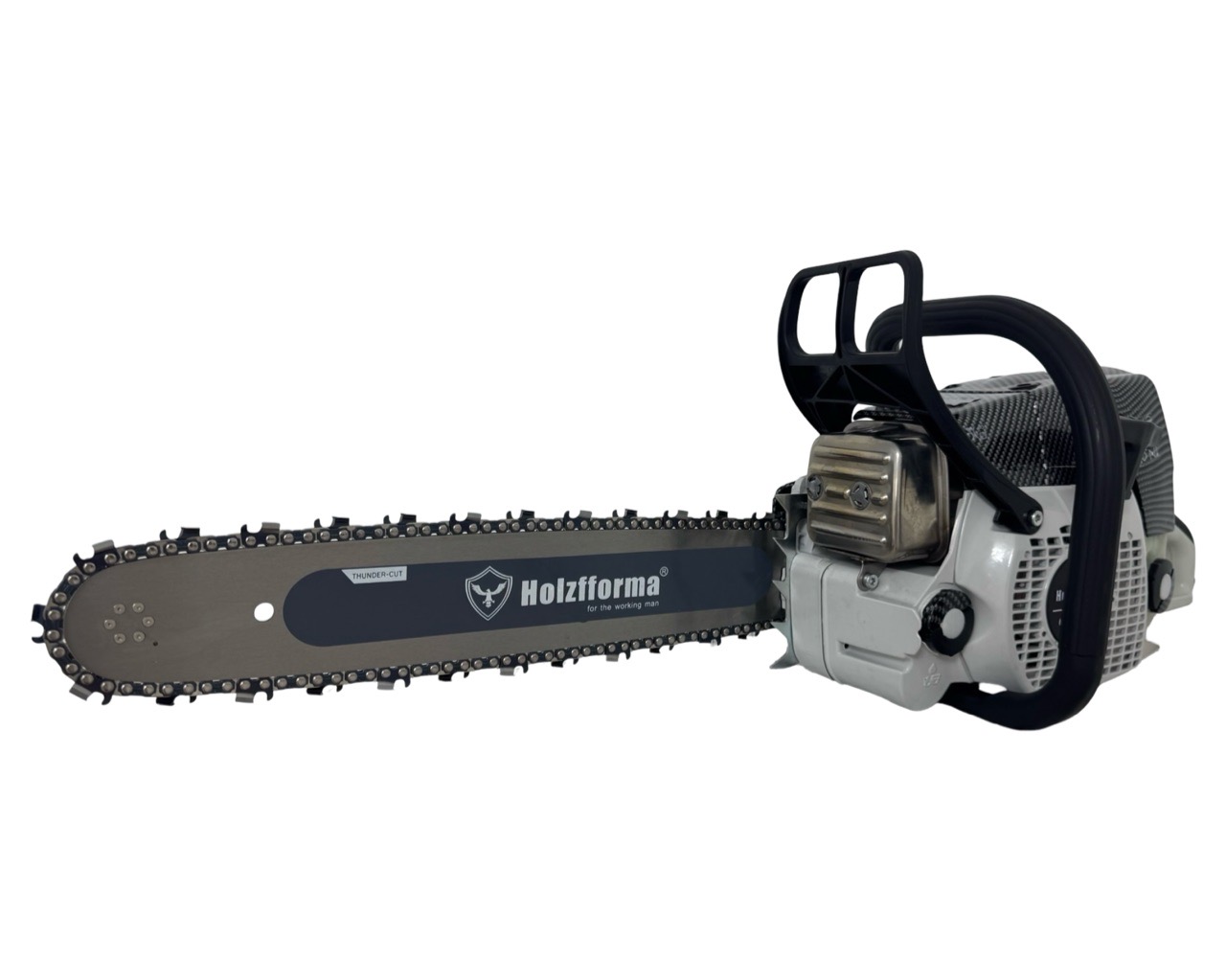

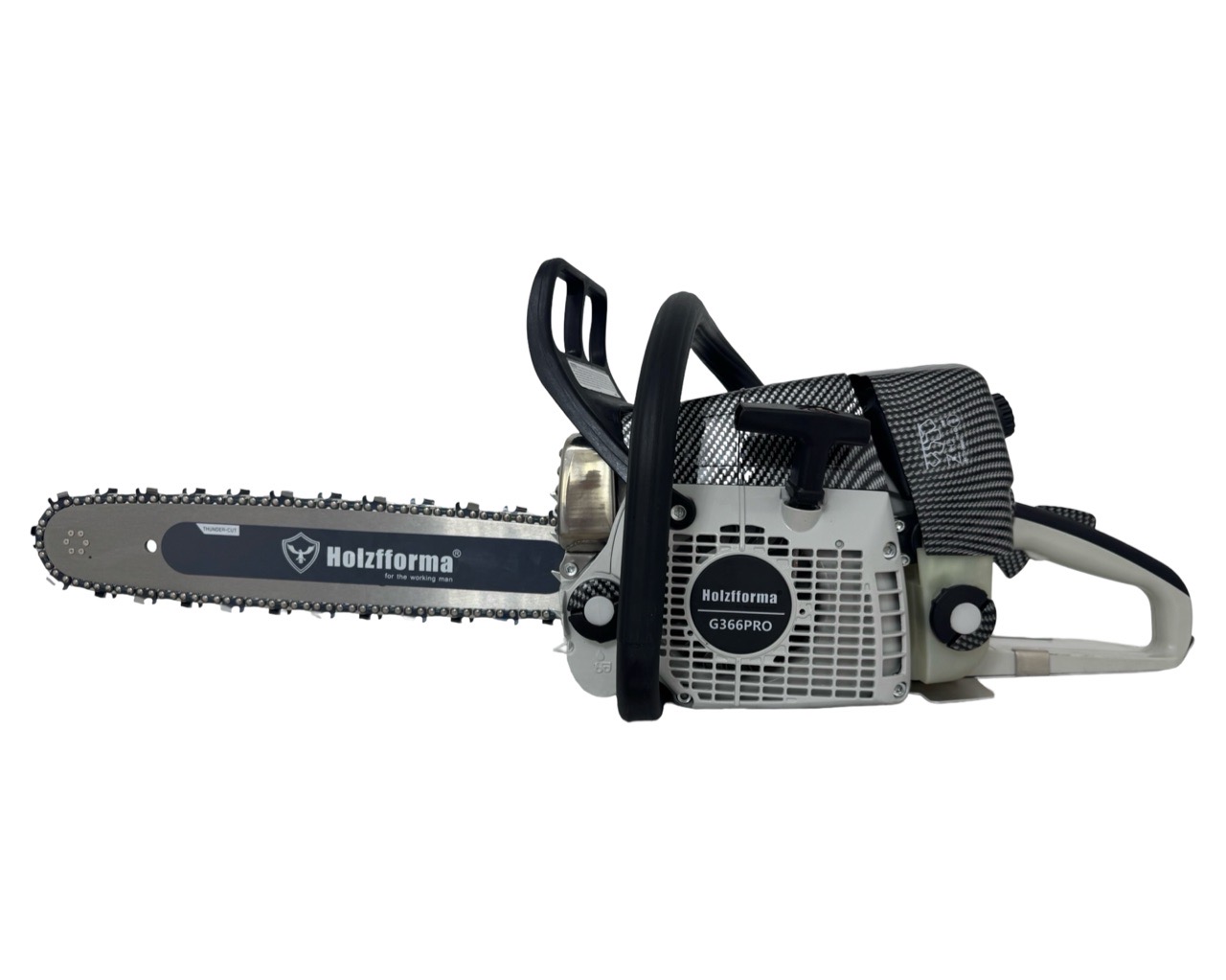

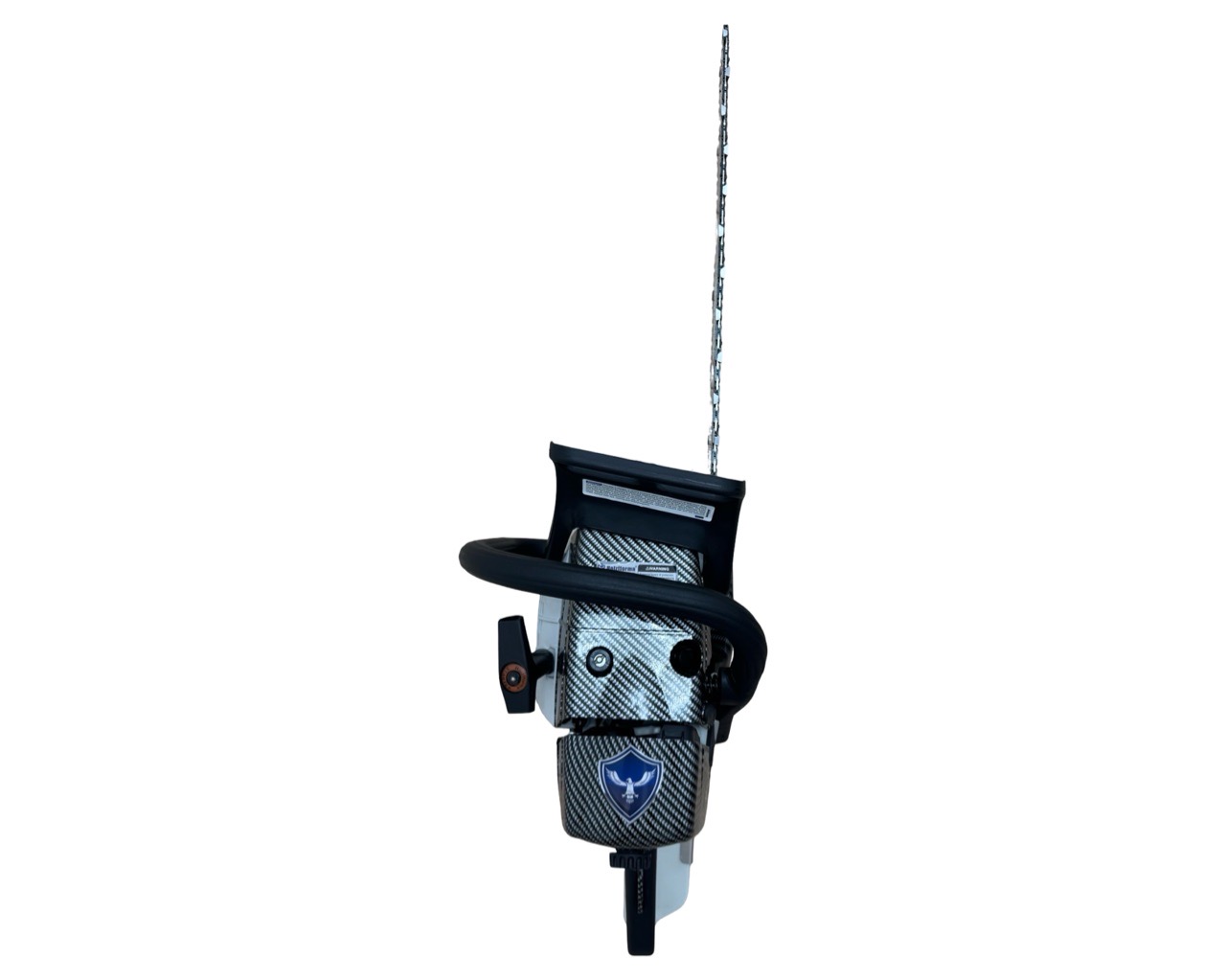

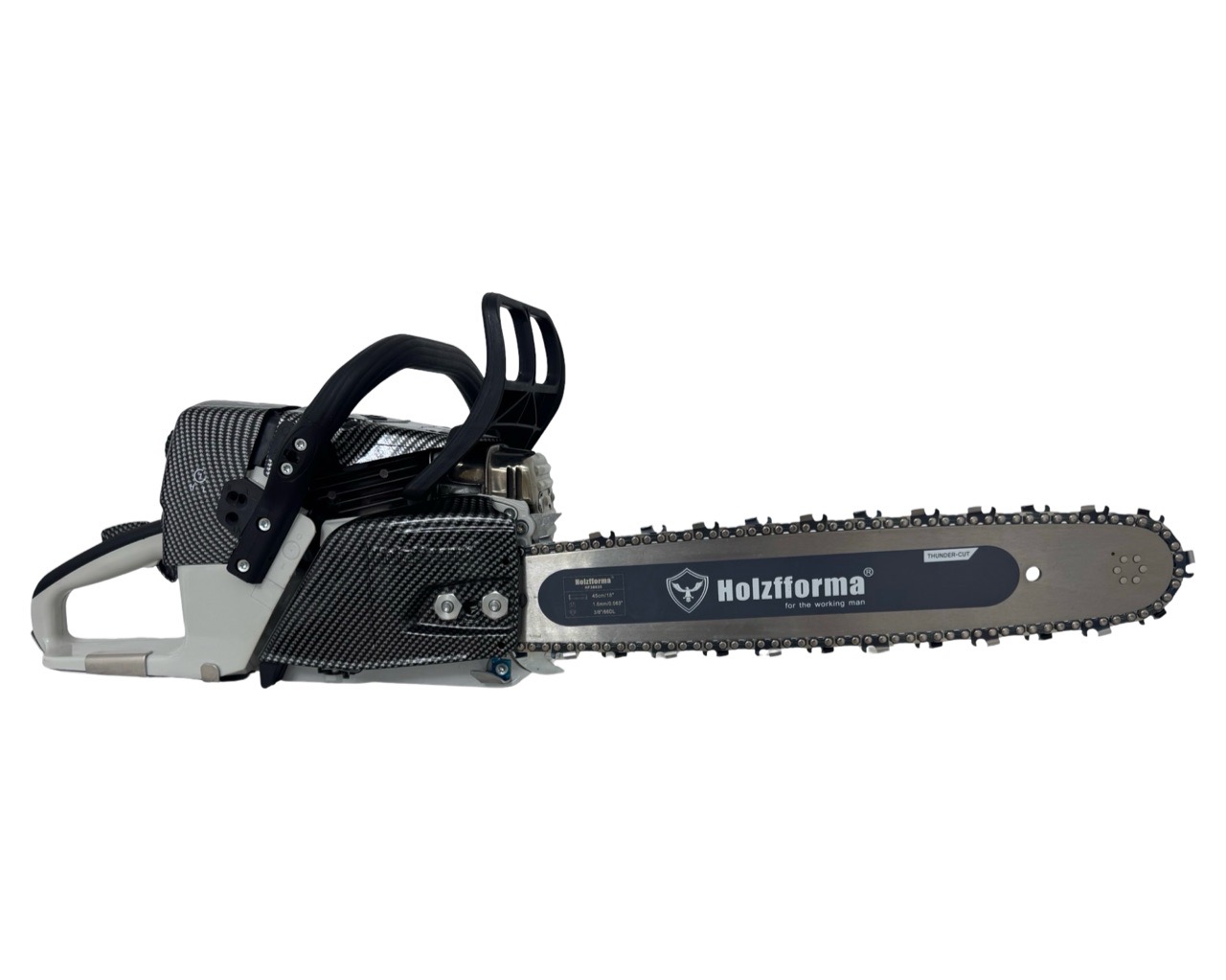

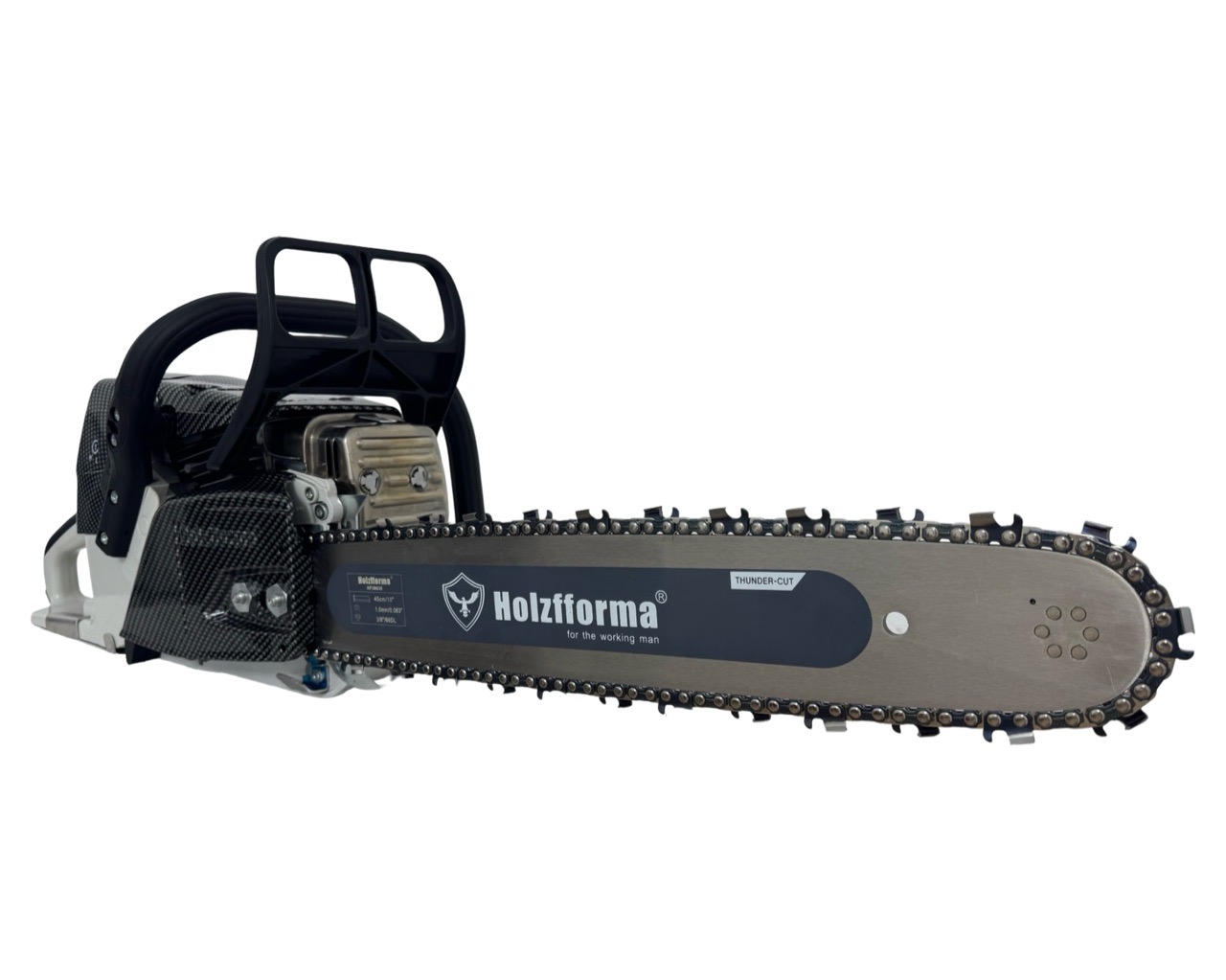

Бензопила G366PRO шина 50 см Holzfforma (59 см³., 4.6 л.с.(3.4 кВт), 20″(50 см), 3/8″, 1.6 мм., 72 звеньев)

Купить в 1 клик

В комплект поставки входит:

  • бензопила Holzfforma G366 PRO

  • цилиндро-поршневая группа Nikosil (Италия)

  • карбюратор Walbro (Япония)

  • система запуска ElastoStart

  • направляющая шина Holzfforma 20" (50 см)

  • цепь Holzfforma 3/8" 1,6 мм, 72 звеньев

  • канистра для приготовления топливной смеси

  • набор ключей для обслуживания инструмента

Выбрать
    Описание
    Характеристики
    Гарантия
    Запасные части

    ДИНАМИЧНАЯ И НАДЕЖНАЯ ПРОФЕССИОНАЛЬНАЯ БЕНЗОПИЛА HOLZFFORMA G366 PRO 3,4 КВТ

    Holzfforma G366 PRO — мощная профессиональная бензопила, созданная для интенсивной ежедневной работы. Инструмент идеально подходит для распиловки толстых стволов деревьев, валки леса и заготовки бревен.

    Бензопила оснащена производительным двигателем мощностью 3,4 кВт (4,6 л.с.), который обеспечивает высокую скорость реза, мощный крутящий момент и отличную динамику работы. Благодаря надежной конструкции и профессиональной комплектации модель отлично справляется с тяжелыми нагрузками и длительной эксплуатацией.

    Пила комплектуется профессиональной шиной, что делает её оптимальным инструментом для лесозаготовительных работ и распиловки крупных бревен.

    Holzfforma G366 PRO сочетает высокую производительность, надежность и удобство управления, поэтому является отличным выбором для профессиональных лесорубов, строителей и коммунальных служб.


    ОСНОВНЫЕ ПРЕИМУЩЕСТВА

    Мощный двигатель 3,4 кВт (4,6 л.с.)
    Обеспечивает стабильную работу даже при распиловке толстых стволов и твердых пород древесины.

    Высокая производительность и скорость реза
    Пила легко справляется с тяжелыми задачами при лесозаготовке.

    Надежные комплектующие
    Цилиндро-поршневая группа Nikosil (Италия) и карбюратор Walbro (Япония) обеспечивают стабильную работу двигателя и долгий срок службы.

    Пусковая система ElastoStart
    Облегчает запуск бензопилы и снижает нагрузку на руки оператора.

    Профессиональная шина 45 см
    Позволяет эффективно работать в лесозаготовительных работах и распиловки крупных бревен.

    Эргономичная конструкция
    Удобное управление и хорошая балансировка повышают комфорт при длительной работе.


    СЕРИЙНОЕ ОСНАЩЕНИЕ

    Антивибрационная система Holzfforma AVS PRO
    Эффективно снижает передачу вибрации от двигателя на рукоятки пилы, что повышает комфорт и снижает усталость оператора.

    Боковое натяжение цепи
    Регулировка натяжения производится через боковую крышку, что повышает безопасность и удобство обслуживания.

    Декомпрессионный клапан
    Облегчает запуск двигателя за счет снижения давления в цилиндре.

    Система облегченного запуска
    Специальный демпфирующий элемент снижает рывки при запуске и уменьшает нагрузку на руки.

    Регулируемый масляный насос
    Позволяет точно дозировать подачу масла в зависимости от условий работы.

    Безынструментальные крышки баков
    Топливный и масляный баки легко открываются без использования инструмента.

    Однорычажное управление
    Управление запуском, работой и остановкой двигателя осуществляется одним удобным рычагом.

    Заслонка «зима-лето»
    Позволяет работать даже в холодную погоду, предотвращая обледенение карбюратора.

    Тормоз цепи Holzfforma SpeedStop
    Мгновенно останавливает цепь при нажатии на защитный упор или при сильной отдаче.

    Сварная шина Holzfforma Welded Bar
    Сверхпрочная конструкция обеспечивает повышенную жесткость и долговечность направляющей шины.

    Высокоскоростная цепь Holzfforma Full Chisel
    Изготовлена из немецкой стали и обеспечивает высокую скорость и точность реза.


    Где применяется бензопила Holzfforma G366 PRO

    Модель отлично подходит для:

    • лесозаготовительных работ

    • валки деревьев

    • прореживания леса

    • распиловки бревен

    • заготовки дров

    • строительных работ

    • коммунальных и аварийных служб


    Holzfforma G366 PRO — мощная профессиональная бензопила, созданная для тяжелых условий эксплуатации и длительной работы.

    Класс инструмента
    профессиональный
    Рабочий объем двигателя
    59 см³
    Мощность двигателя согласно ISO 7293
    3.4 кВт (4.6 л.с.) при 10000 об/мин
    Мощность (л.с.)
    4.6
    Мощность (кВт)
    3.4
    Вес нетто без топливной смеси
    5.6 кг (с пустым топливным баком и без режущей гарнитуры)
    Объем топливного бака
    685 см³ (0,685 л)
    Объем масляного бака
    325 см³ (0,325 л)
    Удельный вес пилы на мощность двигателя
    1,65 кг на 1 кВт
    Тактность двигателя
    2-х тактный
    Внутренний диаметр цилиндра
    47 мм, ход поршня 34 мм
    Максимальная скорость вращения цепи
    11500 об/мин
    Длина пильного реза (шины)
    50 см
    Длина шины (дюйм)
    20
    Количество звеньев
    72
    Шаг цепи
    3/8"
    Ширина паза направляющей шины
    1.6 мм
    Легкий запуск
    да
    Виброзащита
    да
    Число оборотов двигателя на холостом ходу
    2800 об/мин
    Уровень звукового давления Lpeq согласно ISO 22868
    103 дБ (A)
    Уровень звукового давления Lw (согласно ISO 22868)
    115 дБ (А) 112
    Величина вибрации ahv, eq согласно ISO 22867
    Рукоятка слева: 3,6 м/с. Рукоятка справа: 3,6 м/с
    Соответствует требованиям сертификации
    ГОСТ 31742-2012
    Все характеристики

    На бензопилу Holzfforma G366Pro предоставляется гарантия сроком 12 месяцев с момента покупки.

    Гарантия распространяется на заводские дефекты материалов и сборки при соблюдении условий эксплуатации, указанных в инструкции производителя.

    Гарантийные обязательства действуют при:

    • использовании оригинальных расходных материалов и комплектующих;

    • соблюдении правил эксплуатации, хранения и обслуживания;

    • своевременном техническом обслуживании инструмента.

    Гарантия не распространяется на:

    • естественный износ расходных деталей (цепь, шина, свеча зажигания, фильтры, стартерный шнур и др.);

    • повреждения, вызванные неправильной эксплуатацией или перегрузкой;

    • использование некачественного топлива или масла;

    • самостоятельный ремонт или вмешательство в конструкцию изделия;

    • механические повреждения (удары, падения и т.д.).

    В случае выявления неисправности рекомендуется обратиться в сервисный центр или к продавцу для диагностики и гарантийного обслуживания.

    Для бензопилы Holzfforma G366PRO доступен широкий ассортимент оригинальных и совместимых запасных частей, что позволяет быстро выполнить обслуживание и ремонт без потери производительности инструмента. Регулярная замена расходников и изнашиваемых элементов обеспечивает стабильную работу пилы и продлевает срок её службы.

    В наличии и под заказ доступны основные категории запчастей:

    • пильные цепи, направляющие шины и ведущие звёздочки

    • карбюраторы, топливные и воздушные фильтры

    • свечи зажигания и элементы системы зажигания

    • стартеры, шнуры запуска и комплектующие пускового механизма

    • сцепление, барабаны, подшипники и амортизаторы

    • прокладки, сальники, крепёжные элементы и мелкие комплектующие

    Все детали обеспечивают полную совместимость с моделью G366PRO и соответствуют требованиям к надёжности и износостойкости. Использование качественных запчастей снижает риск поломок и гарантирует эффективную работу бензопилы даже при интенсивной эксплуатации.

    При необходимости наши специалисты помогут подобрать нужные комплектующие и расходные материалы под конкретные задачи и условия работы.

    Советы по эксплуатации

    • Перед началом работы внимательно ознакомьтесь с инструкцией по эксплуатации.
    • Используйте только качественные фирменные масла и смазочные материалы для продления срока службы двигателя.
    • Готовую топливную смесь храните не более 20 дней, чтобы избежать потери её свойств.
    • Регулярно проверяйте воздушный фильтр и очищайте его при загрязнении.
    • Своевременно выполняйте смазку, техническое обслуживание и проверку основных узлов согласно инструкции производителя.
